Les condensateurs céramiques des séries SC et ST de YAGEO, disponibles chez Rutronik, offrent un degré de sécurité particulièrement élevé. Disponibles en versions MLCC X1/Y2 et X2 avec NPO et X7R TCC, toutes les séries SC sont certifiées UL et TÜV. Les composants de la série ST, dotés de terminaisons souples, se distinguent par leurs excellentes performances sous contrainte de flexion sur les circuits imprimés.

Ces condensateurs se composent d'un bloc rectangulaire de diélectrique céramique avec des électrodes métalliques imbriquées, permettant une haute capacité par unité de volume. Les électrodes internes sont connectées aux bornes d'extrémité et recouvertes d'une couche d'étain plaqué (NiSn), et les bornes sont sans plomb.

Les composants sont disponibles en trois tailles de boîtier différentes avec une large gamme de variations possibles :

  • 1808 (4,5 mm +0,6/0,9 mm / -0,3 mm (L) x 2,0 mm ±0,3/0,4 mm (W) x 1,25/1,6/2,0 mm ±0,2 mm (T))
  • 2211 (5,7 mm ±0,4/0,5 mm (L) x 2,8 mm ±0,3/0,4 mm (W) x 1,6/2,0/2,5/2,8 mm ±0,2/0,3 mm (T))
  • 2220 (5,7 mm ±0,4/0,5 mm (L) x 5,0 mm ±0,4 mm (B) x 2,0/2,5/2,8 mm ±0,2/0,3 mm (T))

Autres avantages :

  • Plage de capacité de 10 pF à 56 nF
  • Montage en surface (SMD)
  • NP0/X7R, X1/Y2 & X2
  • Conforme RoHS
  • Sans halogène

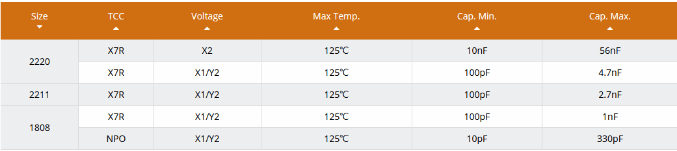

Aperçu des propriétés :



(Copyright: YAGEO)

Exemples d'applications :

  • PC, ordinateurs portables
  • Réseaux
  • Alimentation électrique

Tâches générales :

  • Utilisation générale aux entrées d'alimentation
  • Filtrage des interférences électromagnétiques (EMI)
  • Protection des équipements contre les dommages causés par les surtensions, la foudre, etc.
  • Protection des utilisateurs de machines contre les chocs électriques
  • Assurer une haute résistance aux contraintes mécaniques et thermiques (série ST)
