La mesure d'un point spécifique (nœud) dans un circuit RF avec une sonde ordinaire d'oscilloscope peut perturber la performance du circuit, même si la sonde est dans le mode le moins intrusif. Une solution peut être trouvée dans une sonde spéciale conçue pour minimiser les interférences. Jetez un œil à cette conception de sonde active 1-GHz.

Active probe project
La carte a été conçue pour entrer dans un tube métallique.

Circuit de la Sonde Active

Le circuit de la sonde active est relativement simple. Examinez le schéma électronique de la sonde active DIY (do-it-yourself = à faire soi-même). Un MOSFET à double grille garantit une charge légère et uniforme aux signaux RF sur une gamme de fréquence s'étendant bien au-delà de la limite des 1-GHz.

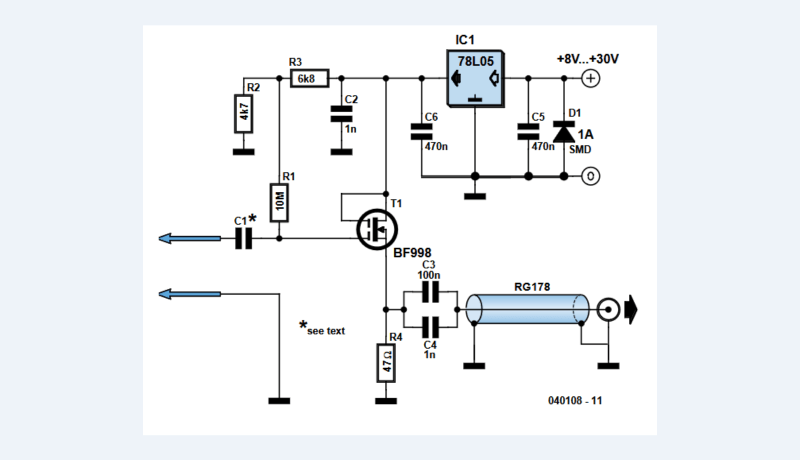

Active probe circuit
Schéma électronique de la sonde active.

"Un MOSFET à double grille, T1, est utilisé dans une configuration en drain commun," explique le concepteur. "Ceci permet d'avoir une faible impédance de sortie pour piloter le câble coaxial et l'équipement à tester. Le signal au bout de la pointe de la sonde est appliqué à la grille 1. L'impédance de la grille 1 est constituée d'une très grande résistance shuntée par un condensateur de quelques picofarads. Le choix du MOSFET utilisé dans le circuit n'est pas critique ... Assurez-vous quand même de laisser à l'écart les modèles avec suffixe ‘-R’ parce qu'il ont un brochage différent et qu'ils ne fonctionneront pas dans le PCB proposé."

Le PCB a été conçu pour être compact en minimisant la capacité d'entrée. D'où l'utilisation de composants CMS

active probe PCB.png
Le PCB a été conçu pour être compact en minimisant la capacité d'entrée. Des composants CMS ont été utilisés.

Le Projet Original

L' article, “Sonde Active Large Bande à Haute Impédance,” est paru dans le magazine Elektor d'Octobre 2004. Vous pouvez télécharger cet article gratuitement pendant les deux semaines suivant la publication de ce nouvel article. Profitez-en !
Note de l'éditeur : Cet article est d'abord paru dans l'édition 2004 du magazine Elektor. Certains composants, produits et liens peuvent ne plus être disponibles. Néanmoins, le contenu éducatif reste valable et nous pensons qu'il peut vous inspirer pour commencer un nouveau projet.
