Circuit : Le Mostronome, un Métronome de 1975 qui Inspire Toujours

Pour les ingénieurs et les passionnés de projets électroniques, revisiter un circuit classique peut être un exercice fascinant. Le Mostronome, un projet Elektor innovant de métronome, datant de 1975, se distingue par une mise en œuvre astucieuse d'électronique discrète.

Contrairement aux métronomes traditionnels qui produisent un clac mécanique, le projet du Mostronome génère un sifflement bref et agréable. Jetons un œil pour voir comment ce circuit vintage fonctionne et pourquoi il demeure un projet intéressant dans l'équipe d'Elektor d'aujourd'hui.

Un Métronome avec une touche particulière

Le métronome reste un outil vital pour les musiciens, en leur fournissant un battement régulier pour maintenir une précision rythmique. Que ce soit un "tac" mécanique ou une interface numérique moderne, ces appareils guident les musiciens dans leurs répétitions et leur permet de parfaire leur rythme dans divers genres musicaux.

Conçu pour fournir des signaux et des repères audio précis, le Mostronome offre un profil de son distinct idéal pour la précision musicale et les tâches nécessitant un tempo particulier. Sa conception créative exploite des composants électroniques tels que des portes logiques et des transistors pour générer un son de sifflement, se démarquant des appareils de tempo mécaniques typiques.

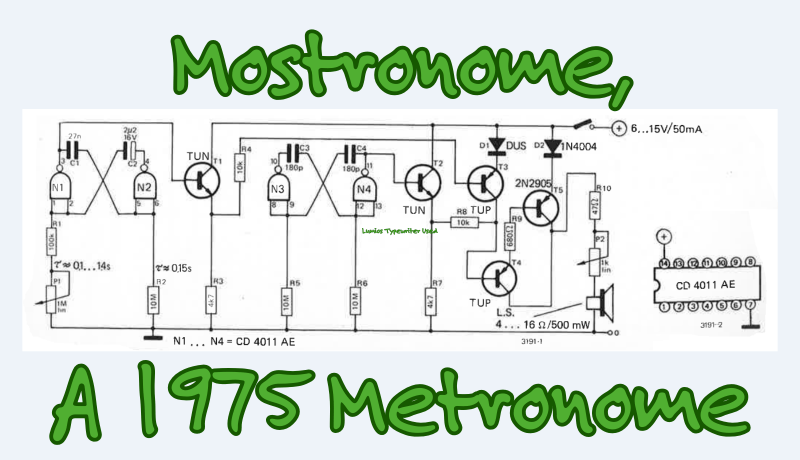

  Le fonctionnement du Mostronome est basé sur une simple combinaison de portes logiques et de transistors :


• Contrôle de la fréquence : La fréquence de répétition est générée par deux portes logiques (N1 and N2), formant le circuit d'horloge. Cette fréquence peut être ajustée à l'aide du potentiomètre P1, permettant à l'utilisateur d'établir un tempo entre environ 40 battements par minute et 10 battements par seconde.
• Tampon du signal : Le signal d'horloge sortant des portes pilote le transistor T1 qui sert d'étage tampon. Ceci garantie que le signal d'horloge reste stable et bien formé pour l'étage suivant.
• Oscillateur commandé : Les portes N3 et N4 forment un oscillateur à onde carrée tournant à environ 500 Hz, créant le son du sifflement. Cependant, cet oscillateur n'est pas actif en permanence : il est activé et désactivé par le transistor T3 qui est contrôlé par le circuit d'horloge.
• Génération du son : Lorsqu'elle est activée, la sortie de l'oscillateur enclenche le transistor T4 par le transistor T2 et une résistance. Le résultat est une petite salve de son (environ 0,15 secondes) à l'émetteur de T4 qui est ensuite amplifiée par le transistor T5.
• Sortie audio : Le signal du sifflement amplifié pilote un haut-parleur (impédance de 4 à 16 Ω), dont le volume est ajustable par le potentiomètre P2. Grâce à sa conception efficace, le Mostronome ne consomme qu'une puissance minimale, permettant un fonctionnement avec une simple pile de 6V.

Pourquoi Ce Projet Est-il Encore Pertinent?

Alors que les projets électroniques et les applications modernes sont passés aux solutions numériques et aux microcontrôleurs, le Mostronome demeure un exemple fascinant de conception avec des composants discrets. Voici pourquoi il continue d'intéresser les lecteurs d'Elektor :


• Logique purement matérielle : Sans microcontrôleur, il n'est composé que de portes logiques et de transistors ! Ceci en fait un beau projet d'apprentissage pour ceux qui désirent comprendre le comportement fondamental des circuits.
• Charme de l'électronique vintage : L'exploration de conceptions d'anciens circuits donne un aperçu de la façon dont les ingénieurs résolvaient les problèmes avant que les microcontrôleurs et les solutions basées sur le logiciel ne deviennent dominantes.
• Potentiel pour une adaptation moderne : Vous pouvez adapter ce circuit Elektor avec des composants plus récents tout en conservant les principes originaux de la conception. Par exemple, vous pourriez utiliser un oscillateur 555 https://www.elektormagazine.com/tags/555 ou un microcontrôleur ATtiny85 pour répliquer la fonctionnalité avec plus de polyvalence.

Le Projet Original

Recréer le Mostronome d'Elektor peut être un projet concret captivant pour quiconque intéressé par la rétro-électronique. Que vous le construisiez exactement comme il a été conçu en 1975 ou que vous le modifiez avec des composants d'aujourd'hui, ce projet sert de rappel de l'ingéniosité trouvée dans les circuits classiques. Voulez-vous construire le Mostronome tel qu'il était conçu à l'origine ou voulez-vous lui donner une touche moderne ? Lisez le document original, dont l'accès est gratuit durant les deux semaines suivant la publication de cet article. Lorsque vous allez démarrer un projet, assurez-vous de partager vos avancées sur la plateforme Elektor Labs!
