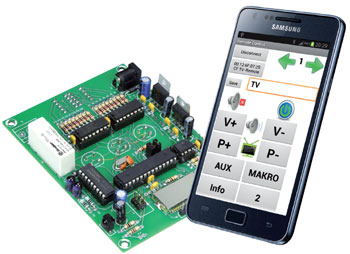

télécommande par smartphone
Émetteur et application pour appareils Android
Le téléchargement de ce magazine est réservé aux visiteurs enregistrés.
Identification | Inscrivez-vous maintenant !
Fichier Gerber
Le circuit imprimé de cet article est disponible sous forme d’un ou plusieurs fichiers Gerber. Seuls les membres de la communauté d’Elektor peuvent télécharger gratuitement ce(s) fichier(s). Avec ce(s) fichier(s), vous pouvez réaliser vous-même le circuit imprimé ou bien le faire faire.
Si vous souhaitez passer par un service en ligne, nous vous recommandons notre partenaire Eurocircuits. Nous faisons régulièrement appel à Eurocircuits pour nos prototypes et notre production en série.
L’utilisation de nos fichiers Gerber est protégée par une licence Creative Commons modifiée. Creative Commons offre aux auteurs, scientifiques, enseignants et autres créateurs la liberté de gérer avec souplesse leurs droits d’auteur, sans perdre leurs droits réservés.
Composants
La nomenclature (BOM, Bill of Materials) fournie par Elektor est une liste aussi complète que possible de fournisseurs pour les projets du labo d’Elektor. Elle est plus détaillée que la liste publiée dans le magazine. En outre, elle est mise à jour si nécessaire.En tant que lecteur, vous pouvez télécharger cette nomenclature ici.
Liste des composants
Résistances
R1 à R4,R6 à R9,R13 à R20 = 270 ?
R5,R25,R26 = 1 k?
R10,R24 = 10 k?
R11,R12 = 4,7k?
R21,R22 = 10 ?
R23 = 100 ?
Condensateurs
C1,C2,C3,C4,C7,C13,C14,C15,C16 = 100 nF
C5,C6 = 22 pF céramique
C8,C11,C12 = 10 µF/25 V radial
C9,C10 = 100 µF/25 V radial
Semi-conducteurs
D1,D5,D6 = LED rouge, 3 mm, haut rendement
D2,D7 = 1N4001
D3,D4 = LED infrarouge 940 nm TSAL6200 (Vishay)
LD1,LD2 = afficheur LED 7 segments 10 mm (Kingbright SC39-11SURKWA)
IC1 = CAT24C512LI-G (On Semiconductor)
IC2,IC4 = 74HC595N
IC3 = ATmega88-20PU (Atmel), programmé : 120043-41 [2]
IC5 = ULN2803APG
IC6 = récepteur infrarouge 36 kHz TSOP32236 (Vishay)
IC7 = 7805
IC8 = LF33CV (ST)
Mod1 = module Bluetooth BTM-222 (Rayson)
Divers
X1 = quartz 14,7456 MHz
Re1 = relais 6V 1 RT, Finder 43.41.7.006.2000
S1 à S3 = touche tactile D6 ronde
JP1 à JP3 = barrette droite 2 points, avec cavalier
K1 = barrette double rangée 2x3 points
K2 = bornier 3 points, pas 5 mm
K3 = connecteur SIL 4 points
K4 = embase pour l’alimentation 2,1 mm
circuit imprimé 120043-1 [2]
