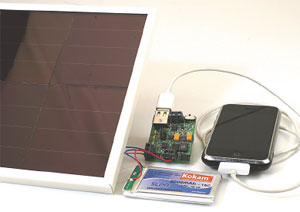

Chargeur solaire portable
pour randonneurs
Le téléchargement de ce magazine est réservé aux visiteurs enregistrés.
Identification | Inscrivez-vous maintenant !
Matériaux
Fichier Gerber
Le circuit imprimé de cet article est disponible sous forme d’un ou plusieurs fichiers Gerber. Seuls les membres de la communauté d’Elektor peuvent télécharger gratuitement ce(s) fichier(s). Avec ce(s) fichier(s), vous pouvez réaliser vous-même le circuit imprimé ou bien le faire faire.
Si vous souhaitez passer par un service en ligne, nous vous recommandons notre partenaire Eurocircuits. Nous faisons régulièrement appel à Eurocircuits pour nos prototypes et notre production en série.
L’utilisation de nos fichiers Gerber est protégée par une licence Creative Commons modifiée. Creative Commons offre aux auteurs, scientifiques, enseignants et autres créateurs la liberté de gérer avec souplesse leurs droits d’auteur, sans perdre leurs droits réservés.
Info supplémentaire / Mise à jour
Caractéristiques techniques
- Accumulateur lithium-ion pour le stockage de l’énergie solaire.
- Libre choix de la taille de l’accumulateur et des modules solaires.
- Charge directe ou pour appareils USB.
- Deux sorties de charge commutables :
- tension de sortie constante (5 V, max. 500 mA)
- courant constant (max. 150 mA) - Gestion de l’accumulateur de stockage interne :
- protection contre la surcharge
- protection contre la sous-tension (régulateur avec hystérésis et délestage brusque) - Protection contre les défaillances par minuteur de surveillance (watchdog).
- Dimensions compactes.
- Micrologiciel complet, ci-inclus le code source, pouvant être téléchargé à partir de la page Web d’Elektor.
Liste des composants
Nomenclature
Résistances (SMD0805, 1/8 W, 1 %, sauf indication contraire)
R1 = 270 kOhm
R2 = 82 kOhm
R3, R4, R9 = 220 Ohm
R5, R10 à R13 = 22 kOhm
R6 = 4M7
R7 = 1M5
R8 = 560 kOhm
R14 = 240 Ohm
R15 = 1k2
R16 = 100 Ohm
R17 = 3Ohm3
Condensateurs :
C1, C3, C6 à C9 = 100 nF (SMD0805, 10 %)
C2, C5 = 100 µF/16 V, 10 %, tantale, CMS
C4 = 10 nF (SMD0805, 10 %)
Inductance :
L1 = 10 µH, 2,47 A, 0,066 Ohm, 20 %, noyau ferrite (par exemple Coiltronics DR74-100-R)
Semi-conducteurs :
D1 = 1N4007 (MELF), par exemple LL4007G ou BAT85 (voir texte)
D2 = diode Schottky
D3 = LED rouge, 25 mA, SMD1206
D4 = LED jaune, 25 mA, SMD1206
D5 = LED verte, 20 mA, SMD1206
T1, T2 = IRF7413 (International Rectifier)
T3 = BC847 CMS (par exemple BC847CLT1G, On Semiconductor)
IC1 = ATtiny13V-10SU (Atmel), programmé EPS 090190-41*
IC2 = LT1302 (Linear Technology)
IC3 = LM317LD (par exemple de ST Microelectronics)
N’oublions pas :
K3 = prise USB-A, CMS (par exemple Lumberg 2410 06)
S1 = micro commutateur à glissière, inverseur à 2 sorties (par exemple Multicomp MCLSS22)
K5 = barrette à picots 6 contacts, 2 rangées, espacement 2,54 mm (par exemple Tyco/AMP 1241050-3)
JP1 = barrette à picots 2 contacts avec cavalier, écartement 2,54 mm
Élément LiPo 2000 mAh,
Panneau solaire ASI-OEM 4,8 V/80 mA ou 5 V/81 mA ou similaire
Diodes Schottky BAT85 pour raccordement parallèle de panneaux (voir texte)
Platine 090190-1*
* disponible auprès d’e-choppe
