Blank Boards to build passive filters.
With these blank boards you can build passive Lowpass, Highpass and Bandpass filters up to 7. order as Bessel, Butterworth, Tschebychef and Cauer.
With these blank boards you can build passive Lowpass, Highpass and Bandpass filters up to 7. order as Bessel, Butterworth, Tschebychef and Cauer.
SMD and Through hole parts can be used, even mixed.
To get exact values for the caps 3 parts are in parallel.
The filters fit into a Hammond 1550P metal housing.
PCB are available at the author.
alfred_rosenkraenzer@gmx.de
Leerplatinen zum Bau passiver Tiefpass-, Hoch- und Bandpassfilter für Ausbildung und Lehre.
Mit Hilfe dieser Platinen kann man Filter bis zur 7. Ordnung als Bessel Butterworth, Tschebychef und Cauer aufbauen.
Dabei können SMD und Through Hole Bauteile, auch gemischt, verwendet werden.
(Daher die parallel Schaltung der vielen Kondensatoren und Spulen)
Um möglichst genaue Werte der Kondensatoren realisieren zu können sind je 3 parallel geschaltet)
Für die SMD Spulen sind je 2 in Reihe geschaltet.
Die Platine passt in ein Alu Gehäuse von Hammond 1550P.

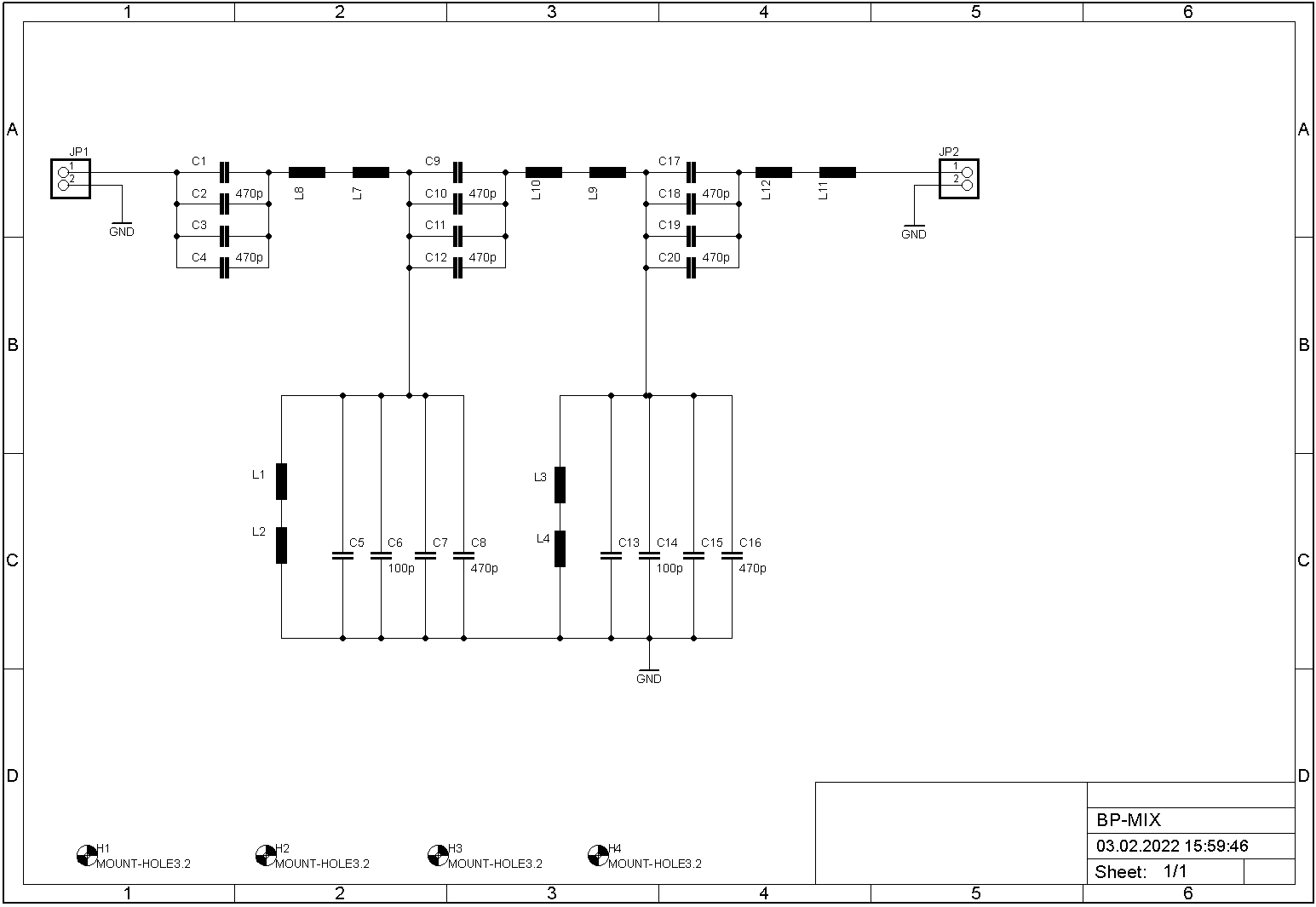

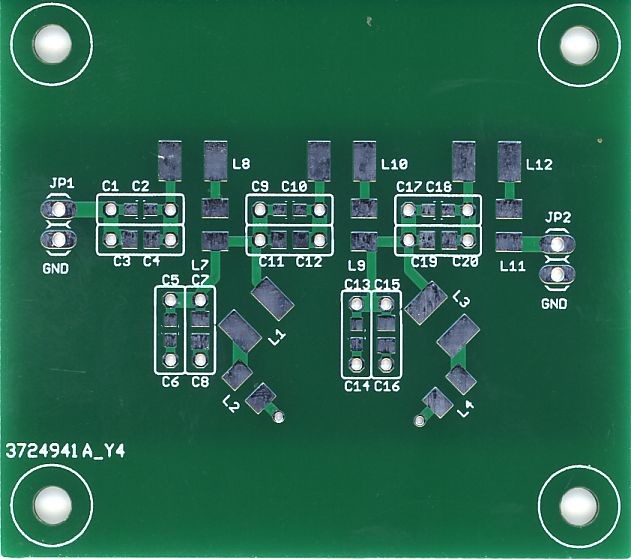

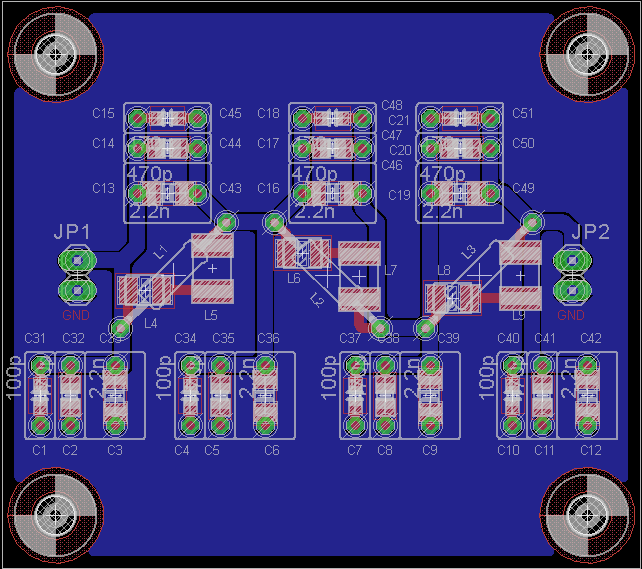

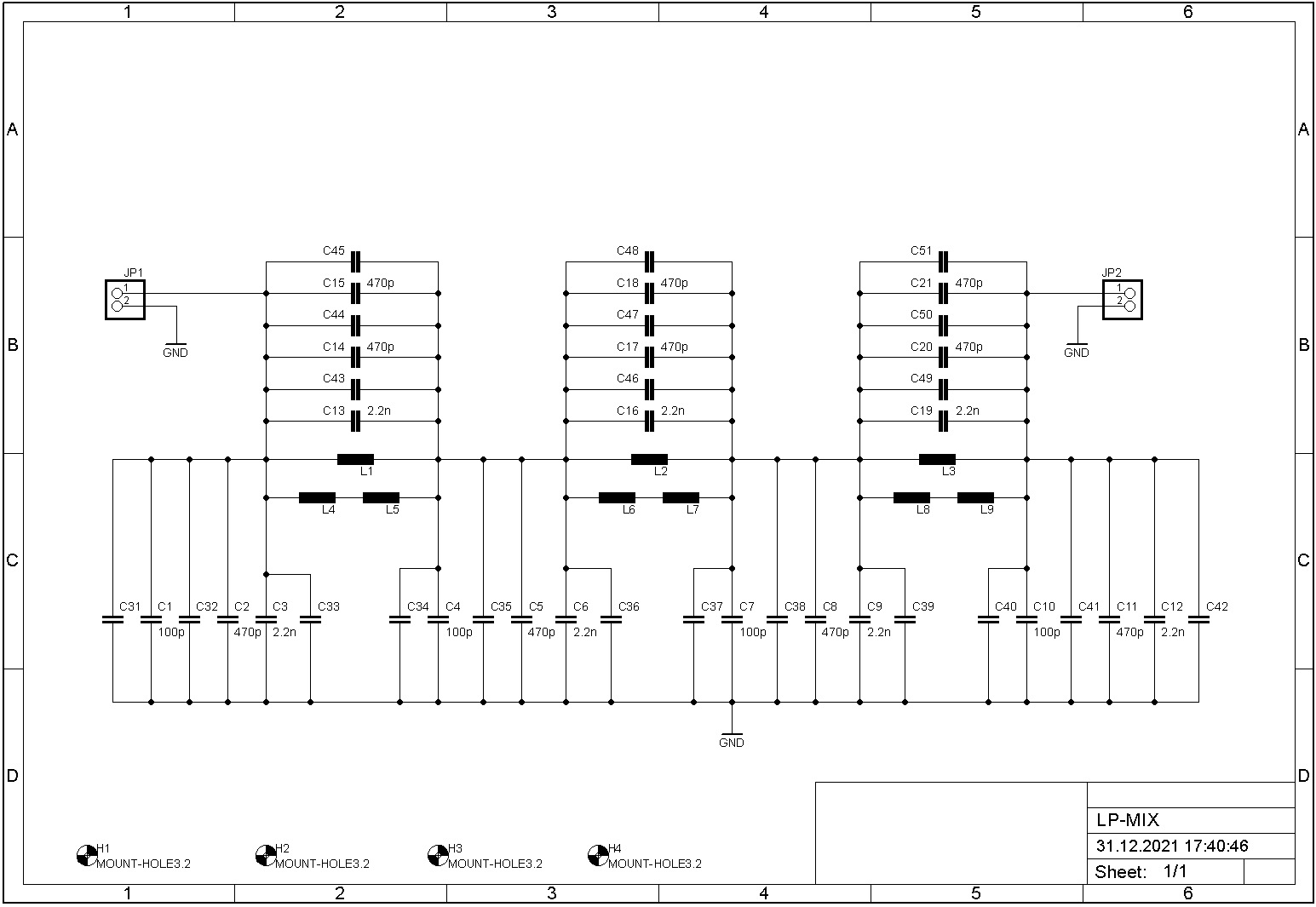

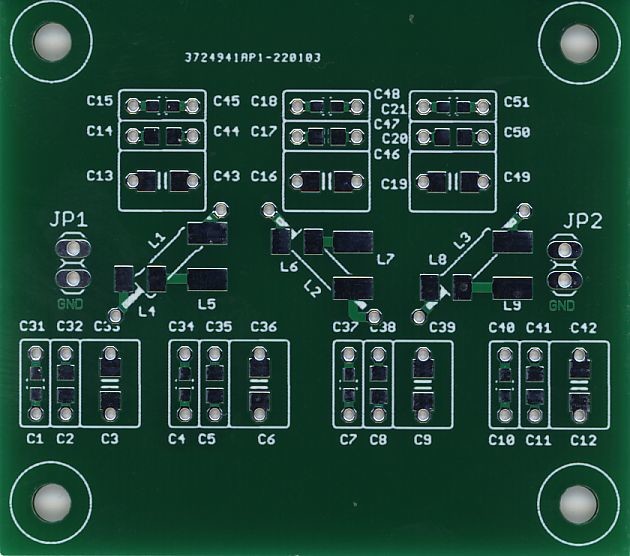

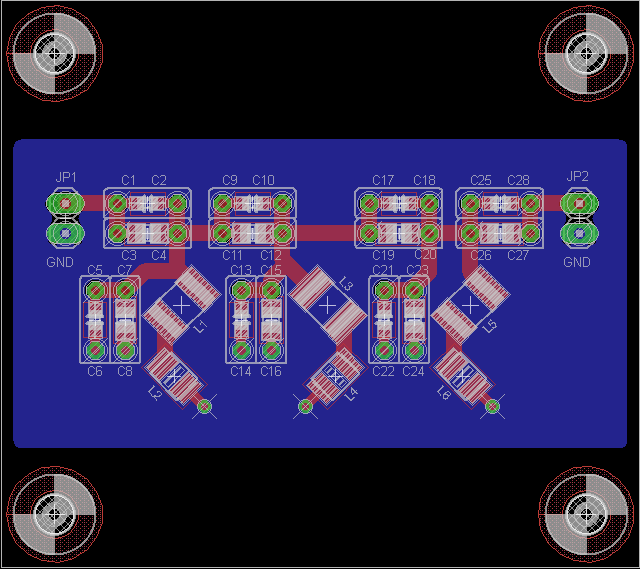

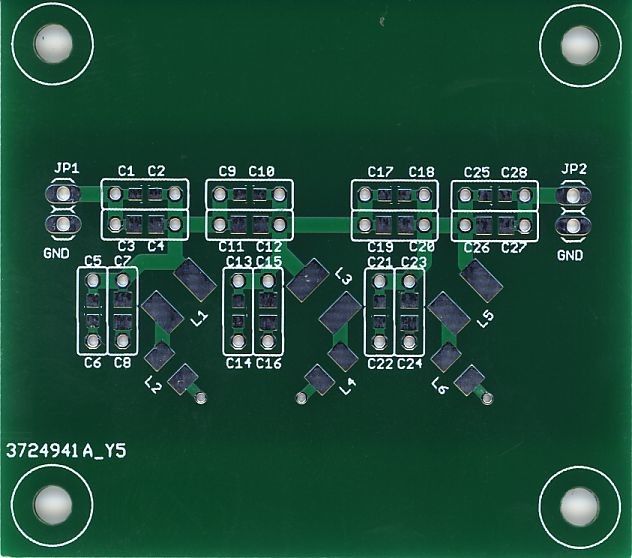

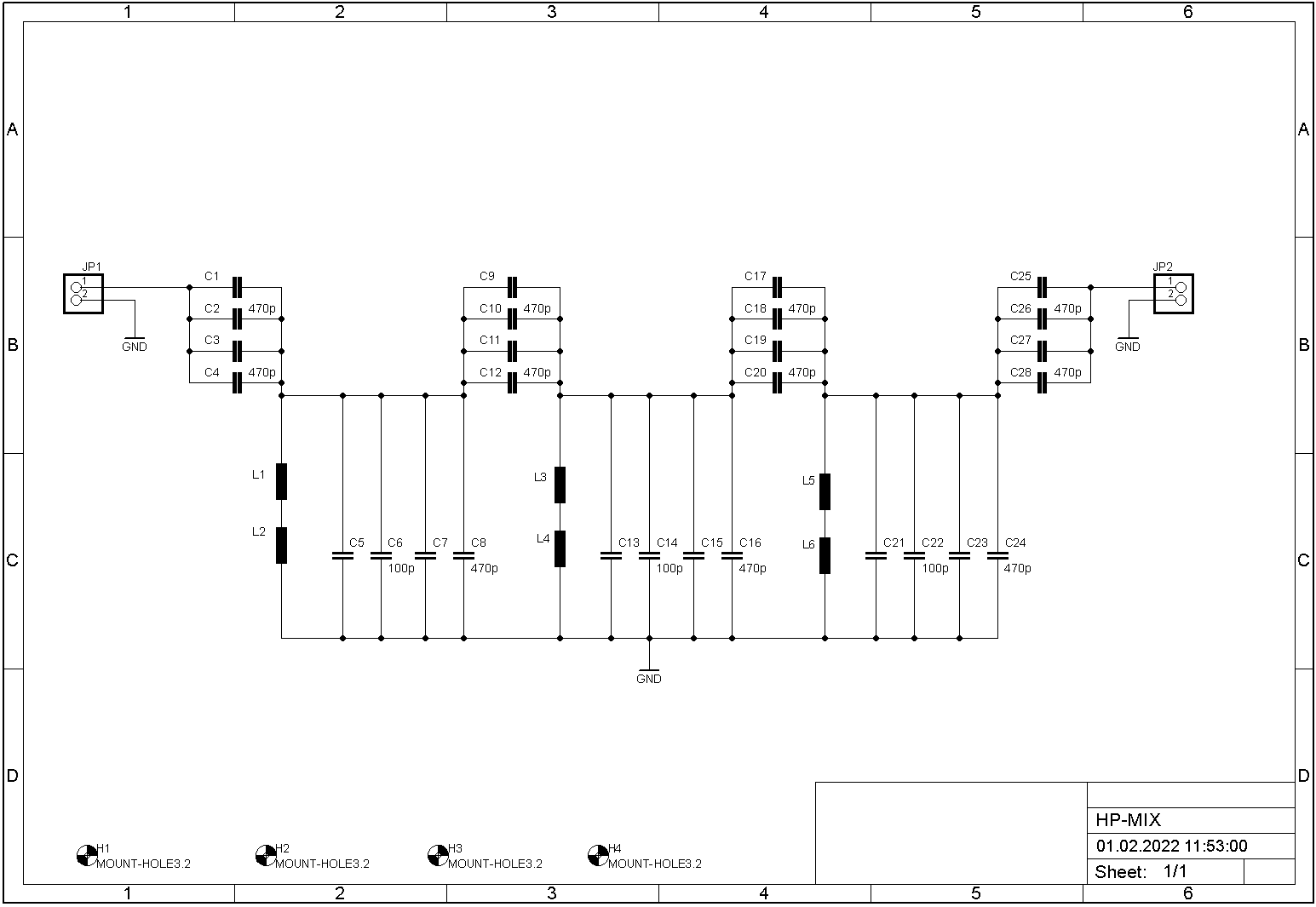

Anbei Schaltbilder, Layouts und Bilder
Leerplatinen zum Bau passiver Tiefpass-, Hoch- und Bandpassfilter für Ausbildung und Lehre.
Mit Hilfe dieser Platinen kann man Filter bis zur 7. Ordnung als Bessel Butterworth, Tschebychef und Cauer aufbauen.
Dabei können SMD und Through Hole Bauteile, auch gemischt, verwendet werden.
(Daher die parallel Schaltung der vielen Kondensatoren und Spulen)
Um möglichst genaue Werte der Kondensatoren realisieren zu können sind je 3 parallel geschaltet)
Für die SMD Spulen sind je 2 in Reihe geschaltet.
Die Platine passt in ein Alu Gehäuse von Hammond 1550P.
Anbei Schaltbilder, Layouts und Bilder
